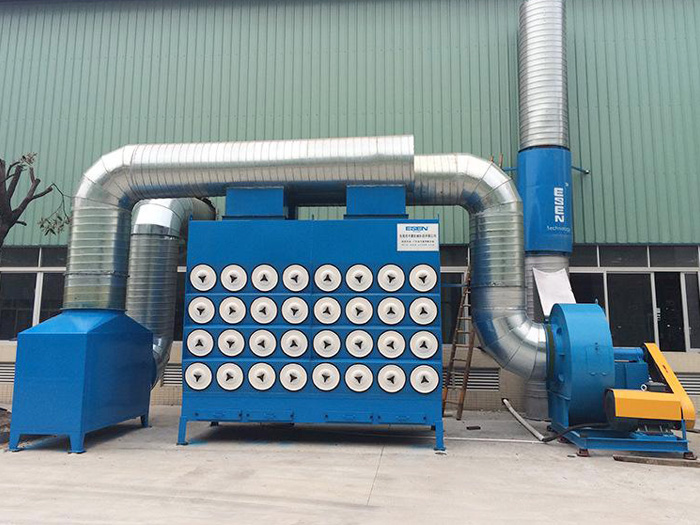

小型脈沖濾筒除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置 在花板上，從清灰效果看，垂直布置_為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。
脈沖濾筒除塵器原理
含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從一室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過缷灰閥排出。
小型脈沖濾筒除塵器優點
①由于濾料折褶成筒狀使用，使濾料布置密度大，所以除塵器結構緊湊，體積小；
②濾筒高度小，安裝方便，使用維修工作量小；
③同體積除塵器過濾面積相對_大，過濾風速_小，阻力不大；
④濾料折褶要求兩端密封嚴格，不能有漏氣，否則會降低效果。
小型脈沖濾筒除塵器的特點
1、濾筒采用進口聚酯纖維作為濾料，把一層亞微米級的超薄纖維粘附在一般濾料上，并且在該粘附層上纖維間的排列非常緊密，極小的篩孔可把大部分亞微米級的塵粒阻擋在濾料表面；
2、濾料折褶使用，可增大過濾面積，并使除塵器結構更為緊湊；
3、 濾筒高度小，安裝維修工作量小；
4、與同體積除塵器相比，過濾面積相對_大，過濾風速_小，阻力不大；
5、 脈沖濾筒除塵器清灰采用脈沖噴吹在線清灰方式。清灰過程由脈沖控制儀自動控制。除塵器內設置多個濾筒以增加其有效過濾面積，當某個（對）濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰，其他濾筒正常工作，這樣既達到了清灰效果又不影響設備運行，使除塵器可連續運轉；組合式除塵器清灰采用分室離線脈沖自動循環清灰。每個除塵室內設置多個濾筒以增加其有效過濾面積，當某個除塵室內濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰，其他除塵室正常工作，這樣既確保了清灰效果又可使除塵器可連續運轉；
6、 除塵效率高（一般可達99%以上），操作方便。
選型參數：
序號 | 型號/參數 | PH-01-06L | PH-01-07L | PH-01-12S | PH-01-18S | PH-01-24S | PH-01-30S |
1 | 過濾面積（㎡） | 72 | 84 | 99 | 150 | 198 | 248 |
2 | 濾芯數量（個） | 6 | 7 | 12 | 18 | 24 | 30 |
3 | 電磁脈沖閥（個) | 6 | 7 | 6 | 9 | 12 | 15 |
4 | 處理氣體量（m3/h） | 2160-8640 | 2520-10080 | 2970-11880 | 4455-17820 | 5940-23760 | 7425-29700 |
5 | 凈化效率(%) | 99% |
6 | 除塵器阻力（Pa） | 800-1000 |
7 | 過濾風速（m3/min） | 0.5-2 |
8 | 壓縮空氣壓力（Mpa） | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 |
9 | 空壓機排氣量（m3/min） | 0.6 | 0.6 | 0.6 | 0.9 | 0.9 | 0.9 |
10 | 電機功率（KW） | 7.5 | 11 | 15 | 18.5 | 22 | 30 |
11 | 外形尺寸（m） | 1.9*1.3*3.8 | 2.0*1.3*3.8 | 2.0*1.7*3.8 | 2.2*1.8*3.8 | 2.6*1.8*3.8 | 2.8*1.8*4.2 |
